Скрытая проводка


Скрытые проводки — наиболее распространены и безопасны в эксплуатации. Они обычно выполняются под штукатуркой. Скрытая проводка безопасна в пожарном отношении, так как она расположена в толще несгораемого материала (при прокладке под штукатуркой на деревянной стене под провода подкладывают слой асбеста 3 мм; и доступ воздуха к ней затруднен. Механические повреждения скрытой проводки ограничены. Действие солнечных лучей, пыли, газов на изоляцию исключается. Основной недостаток — невозможность без переделки присоединить новые токоприемники По перекрытиям плоские провода прокладывают по кратчайшим расстояниям между ответвительными коробками и светильниками, в местах, где исключена возможность их механического повреждения. Запрещается прокладка плоских проводов пакетами или пучками.   Пересечение плоских проводов между собой следует избегать. При необходимости пересечения изоляцию проводов в этом месте усиливают тремя-четырьмя слоями прорезиненной или поливинилхлоридной липкой ленты или изоляционной трубкой.

Изгиб плоских проводов выполняется методом, аналогичным для открытой проводки (рис. 22).

Скрытые провода выводят на поверхность стен перекрытия (например, при наличии скрытого участка у проходящей вблизи стены трубы водопровода) через изоляционные трубки, воронки, фарфоровые или пластмассовые втулки (рис. 23).

На рис. 24 представлены несколько вариантов скрытой прокладки проводов. На фрагменте а перегородка 1 покрывается мокрой штукатуркой 2. Провод 3 закладывается до проведения штукатурных работ и примораживается строительным гипсом 4 (алебастром). На фрагменте б стена покрыта сухой гипсовой штукатуркой 6.

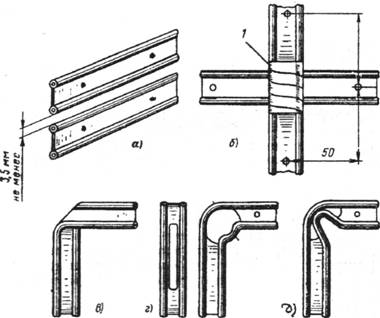

Рис. 22. Прокладка плоских проводок: а — правильная параллельная прокладка плоских проводов; б — пересечение плоских проводок; в — неправильный изгиб плоской проводки; г — правильно выполненный изгиб; д — неправильный изгиб; 1 — изолента

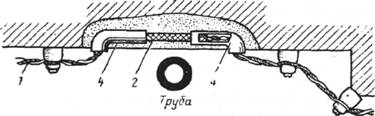

Рис. 23. Выход скрытой проводки на поверхность: 1 — провод; 2 — резиновая трубка; 4 — воронки

Провод 7 прокладывается в заштукатуриваемой 9 борозде 8 в толще стены 5. На фрагменте в деревянная перегородка покрывается мокрой штукатуркой 10. Провод 11 прокладывается по слою листового асбеста 12 толщиной 3 мм или по намету штукатурки толшиной не менее 5 мм. Асбест (намет штукатурки) кладется либо поверх дранки 14, либо в специально вырезанную борозду. «Приморозка» провода производится алебастром 13. На фрагменте г деревянная перегородка 75 покрывается сухой гипсовой штукатуркой 16.

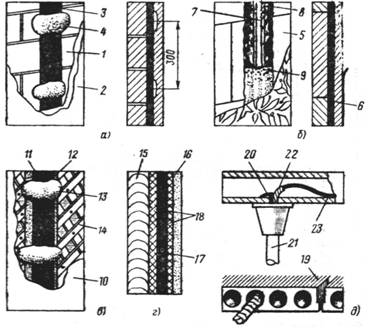

Рис. 24. Варианты скрытой прокладки проводов

Провод 77 прокладывается либо в сплошном слое алебастрового намета, либо между двумя слоями IS листового асбеста, выступающего с каждой стороны не менее чем на 10 мм. На фрагменте д прокладка проводов производится в пустотах плит перекрытия 19. Крюк 20 входит в отверстие арматуры плиты перекрытия и фиксирует арматуру 21 для закрепления люстры. В месте выхода провода 23 он должен быть покрыт изоляцией 22. Скрытая проводка в стальных и пластмассовых трубах.
