Виды светильников и ламп


На рис. 44, а к корпусу 2 настенного светильника привинчен патрон 1. Колпак 3 из матового или молочного стекла навинчен на резьбу в корпусе. Такие светильники распространены а ванных комнатах и других сырых помещениях. Корпус 7 потолочного светильника с шарообразным абажуром 9 привинчен к деревянной розетке 6. Розетка прикреплена к потолку шурупами или дюбелями 4. Провода вводятся через отверстие 5. Потолочный патрон 10 привинчен к корпусу. Абажур закрепляют тремя винтами 8 (двух винтов мало). Винты расположены под углами 120° и ввинчиваются в борт корпуса. Ввинчивать винты 8 нужно равномерно и осторожно, чтобы не раздавить абажур. Иногда потолочные светильники укрепляют не на деревянной розетке, а на трех роликах, как показано на рис. 44, 6 слева.

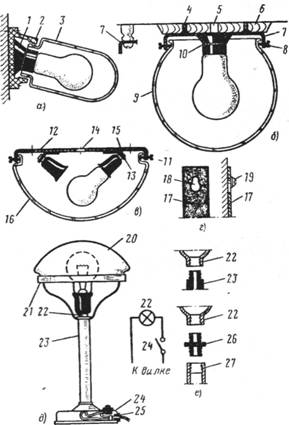

Рис. 44. Настенные и потолочные светильники-плафоны, настольные Лампы

Плафон (рис. 44, в) имеет два патрона. Патроны привинчены к скобам 13 с помощью ниппелей 15, а скобы приварены к корпусу 12. Провода вводят через отверстие 14. Абажур 16 привинчивают тремя винтами 11. Для крепления к стенам в основании светильника 17 (рис. 44, г) в отверстие 18 вводят головку винта 19, предварительно ввинченного в стену (головка винта не доходит до стены на толщину основания светильника), а затем светильник оттягивают вниз. Светильник повисает на винте и не падает, так как верхняя часть отверстия 18 уже головки винта.   Патрон 22 навинчен на корпус 23 настольной лампы (рис. 44, д). Абажур 20 вставлен свободно в ободок 21. Выключатель 24 вмонтирован в основание светильника. Обратите внимание: шнур из светильника выводится через изолирующую втулку 25 со скругленными краями и перед выходом из светильника закрепляется, например, подмоткой изоляционной ленты, чтобы его нельзя было выдернуть.

Патрон 22 на корпус настольной лампы (рис. 44, непосредственно навинчен: наружная резьба верхней части корпуса 23 соответствует внутренней резьбе в ниппельной головке патрона (рис. 44, е сверху). Но если и у патрона 22, и и у детали 27, к которой он должен быть прикреплен, резьбы внутренние, то приходится устанавливать переходную деталь 26. Переходные детали применяются во всех случаях, когда непосредственное соединение невозможно.
