Оконцевание многопроволочных медных жил


Оконцевание производят путем обжатия изогнутой в кольцо жилы концевым наконечником типа П. Кольцевые кабельные наконечники этого типа показаны на рис. 9. Выбор наконечников в зависимости от сечения жил и последовательность операций при выполнении опрессовки показаны на рисунке.

Перед опрессовкой жила 1 должна быть обязательно скручена в тугой повив и скручена в кольцо.

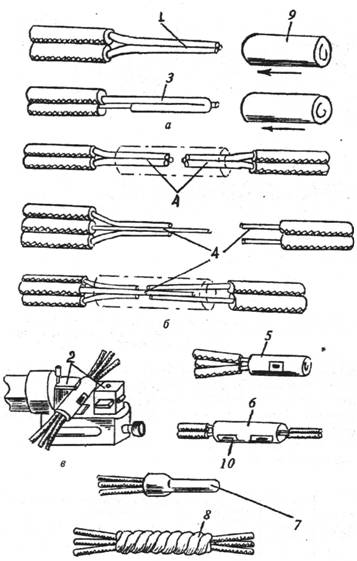

Рис. 8. Опрессовка при помощи гильз (втулок): 1 — очищенные хилы; 2— приспособление для опрессовки: 3 — увеличение объема спрессовываемых жил при помощи загибки концов; 4 — варианты сочленений жил при опрессовке; 5 — втулка для односторонней опрессовки; 6 — втулка для двусторонней опрессовки; 7 — изолирующий наконечник; 8 — изолента; 9 — гильза; 10 — лунки втулок

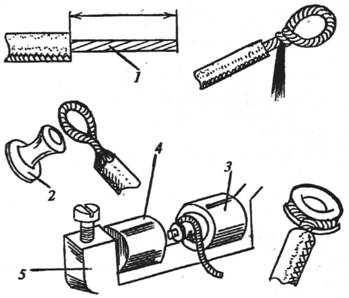

Рис. 9. Оконцевание многопроволочных жил сечением 1—2, 5 мм2: 1 — многопроволочная жила; 2 — наконечник; 3 — матрица; 4 — пуансон; 5 — станина пресса

При укладке наконечника и жилы в матрице необходимо следить за тем, чтобы жила в месте выхода из наконечника легла в желобок матрицы, в противном случае она будет деформирована при опрессовке. Обжатие производят до упора торцов пуансона и матрицы.

В табл. 3 дан выбор наконечников, матриц, пуансонов и клещей для опрессовки жил сечением 1—2, 5 мм.

Таблица 3





Сечение
жил,
мм2

Тип
наконеч-
ника

Диаметр
контакт-
ного
винта, мм

Маркировка инструмента в зависимости от
применяемого механизма

ГКМ

ПК-Зм

матрица

пуансон

матрица

пуансон

1

П1

3

1, 5/3

1, 5/3

1, 5/3

1, 5/3

1, 5

ш

3

1, 5/3

1, 5/3

1, 5/3

1, 5/3

2, 5

П2

3

2, 5/3

2, 5/3

2, 5/3

2, 5/3

Оконцевание проводов может быть реализовано и другими способами — пестом, колечком, припайкой наконечника (рис. 10).

Рис. 10. Оконцевание пестом, колечком и припайкой наконечника: 1 — оконцевание пестом; 2 — оконцевание колечком; 3 — оконцевание с применением наконечника
