Крепление электроустановочных устройств


В зависимости от того, открытая или закрытая электропроводка имеется в виду, крепление может осуществляться разными способами. В первом случае (открытая проводка) крепление предусматривает простое привинчивание устройства двумя шурупами к деревянным розеткам. При этом диаметр розетки должен быть обязательно больше, чем диаметр выключателя, патрона и т. д. Обратимся к рис. 37. На фрагменте а розетка 1 привинчивается одним шурупом с плоской, так называемой «потайной» головкой, которая должна быть как бы вдавлена в розетку. Есть устройства, которые не требуют розеток (фрагмент д). Роль розетки выполняет пластмассовое монтажное основание выключателя.

Во втором случае (скрытая проводка) также могут применяться неутопленные устройства (фрагмент б). Их крепление к розетке происходит так же, как описано ранее, но розетка привинчивается не одним, а двумя шурупами 4, так как в центре розетки должно быть отверстие J, через которое из стены выходят провода.

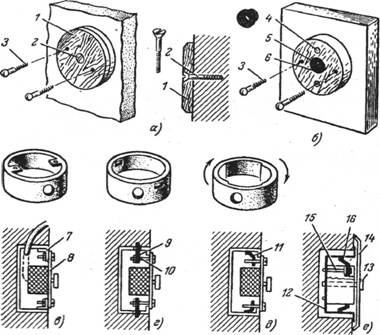

Рис. 37. Способы крепления установочных устройств

Для выхода проводов в розетку должна быть вставлена пластмассовая втулка 6. В случае, если применяется утопленная арматура, то она крепится в коробках или нишах (фрагменты в, г, д, е). В кирпичные и бетонные стены коробка замуровывается, если стена деревянная — высверливается гнездо. В несгораемых перегородках применяются полиэтиленовые монтажные коробки.

При сооружении современных домов индустриальными методами отверстия для коробок оставляют при изготовлении строительных конструкций.

Рис. 37, в показывает выключатель 8, привинченный к скобкам 7. В коробке (рис. 37, г) сделаны отверстия, в которые при установке выключателя (штепсельной розетки) вводятся скобы 9, после чего ввинчиваются винты 10. Можно встретиться с установкой арматуры в такой коробке, какая показана на рис. 37 д В этом случае арматуру вводят через участок коробки, где отверстия шире, а затем поворачивают, чтобы скобы 11 оказались под выступами. Рассмотрев еще раз примеры устройств для скрытых электропроводок, легко увидеть, что современные устройства крепят, как правило, с помощью распорных лапок, как показано на рис. 37, е. Например, вывинчивая винт 13, снимают крышку 14 штепсельной розетки и вставляют ее в нишу (или коробку)Для этого надо сначала немного вывинтить из монтажной скобы 12 винты 15, чтобы освободить распорные лапки 16. При этом расстояние между их торцами уменьшится и розетка (выключатель) легко войдет в нишу. Затем винты 15 надо ввинтить: распорные лапки раздвинутся и плотно закрепят в нише розетку. И, наконец, следует привинтить крышку.

Как правильно подключать розетки и выключатели к сети, показано на рис. 38 и 39.
