Предохранительные устройства


Плавкий предохранитель является простейшим устройством для защиты электроустановок от больших перегрузок и коротких замыканий. Во всех случаях, когда предохранители могут обеспечить необходимую чувствительность защиты, рекомендуется использовать их вместо автоматических выключателей.

К основным параметрам предохранителей относятся номинальный ток, номинальное напряжение и предельно отключаемый ток.

Принцип действия предохранителя прост. Его плавкая вставка при протекании по ней тока нагревается. Во время перегрузки или короткого замыкания она перегорает. Цепь тока при этом разрывается. Чтобы при перегорании плавкой   вставки не появилась опасная электрическая дуга, которая может повредить оборудование или представить опасность для обслуживающего персонала, она помещается в фарфоровые трубки. Плавкие вставки предохранителей изготавливают из свинца, его сплавов, цинка, алюминия, меди, серебра. Плавкие вставки из свинца и его сплавов имеют низкую температуру плавления, а также обладают тепловой инерцией ввиду большой удельной теплоемкости этих металлов. Поэтому краткие перегрузки такие плавкие вставки не отключают. Но, с другой стороны, из-за сравнительно высокого удельного сопротивления этих материалов сечение плавких вставок на большие токи получается большим и при их перегорании разбрызгивается большое количество металла. Область применения таких вставок — напряжение до 500 В.

По своей конструкции предохранители могут быть резьбового типа (пробочные) или трубчатые. На рис. 34, б представлен предохранитель ППТ-10 с плавкой вставкой ВТФ (вставка трубчатая фарфоровая) на 6 или 10 А для установок до 250 В. Основание 15 пластмассовое, крепится к несущей конструкции винтом. Внутри трубки 14 (ВТФ) находится сухой кварцевый песок. Трубка 14 устанавливается в отверстие 13 крышки 12 предохранителя.

Для нормальных предохранителей, кроме пробок с плавкими вставками (рис. 34, а) выпускаются пробочные автоматы (рис. 34, в), которые ввертываются в то же основание вместо пробок. При перегрузке и коротких замыканиях в линии автомат отключает линию своими контактами. Цепь восстанавливается нажатием на кнопку 10. Кнопка 11 служит, для отключения цепи (вместо выключателя). Широкое применение находят автоматы АБ-25 (рис. 34, г).

Для бытовых нужд выпускаются выключатели со степенями защиты IP 20 для открытых и закрытых электрических проводок Кроме того для скрытых проводок могут использоваться выключатели IP 54.

Большой диапазон конструктивных особенностей выключателей и переключателей, а также их внешнее и цветовое оформление позволяет осуществить их подбор в соответствии с назначением, интерьером помещения, а также обеспечивает удобство и надежность при эксплуатации.

Для переносных и напольных (торшеров) светильников часто применяют выключатели и переключатели, устанавливаемые непосредственно на проводе. Они могут быть рычажными, кнопочными.

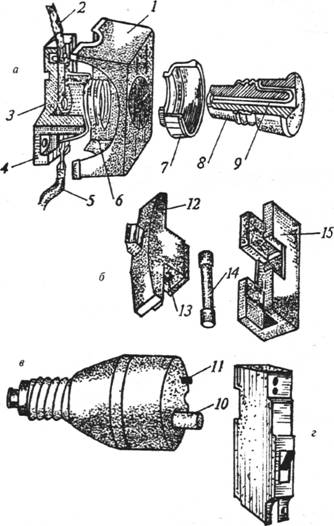

Рис 34. Предохранители: с — пробка с плавкой вставкой: б — предохранитель ППТ-10 с трубчатой фарфоровой вставкой; в — пробочный автомат; г — автоматический выключатель АБ-25; 1 — корпус; 2 5— электропроводка; 3 — внутренний контакт; 4 — корпус; 6— резьбовой контакт; 7— крепежное кольцо; 8— пробка; 9 — плавкая вставка; 10 — кнопка восстановления цепи; 11 — кнопка отключения цепи: 12 — крышка предохранителя; 13 — отверстие для трубки; 14 — плавкая вставка; 15 — основание предохранителя

  При непосредственном размещении на светильнике иногда используют шнуровые выключатели. Клавишные механизмы выключателей чаще используют в качестве настенных. Лучше всего устанавливать выключатели таким образом, чтобы включение происходило нажатием верхней кнопки, воздействия на верхнюю часть клавиши или перевода рычага в верхнее положение (при применении рычажных изделий).
