Закрепление светильников и подключение к сети


Непосредственная подвеска любых светильников на проводах запрещается. В настоящее время предусматривается обязательное наличие в потолке специального отверстия, куда подходит проводка и где уже вмонтирован крюк (рис. 42, 6). Такой крюк должен быть обязательно изолирован от люстры (светильника) при помощи поливинилхлоридной трубки. Это необходимо для предотвращения появления потенциала в металлической арматуре бетонных плит или стальных труб при нарушении изоляции в люстре (светильнике). В случае, если потолок деревянный, лучше всего ввинтить в него крюк, конструкция которого предусматривает наличие резьбы (рис. 42, а). А если отсутствует отверстие в бетонном потолке, то его пробивают и пропускают шпильку (рис. 42, в, г), которая фиксируется планкой с другой стороны балки перекрытия. В случае применения шпильки можно предусматривать и постановку розетки (рис. 42, д).

Для присоединения светильников к проводам электрической сети выпускаются наборы зажимов, которые устанавливаются на входе электрической схемы светильника и должны обеспечивать подсоединение установочных проводов с алюминиевыми жилами сечением 2, 5 или 4 мм2 со стороны ввода и монтажных проводов с медными жилами сечением 0, 5... 1 мм2 — со стороны схемы светильника. Такие зажимы соединяют алюминиевые и медные жилы между собой. Серийно выпускается одиннадцать типоразмеров зажимов, из которых шесть рассчитаны на напряжение сети 220 В и предназначены для присоединения проводов с медными и алюминиевыми жилами сечением 0, 5... 2, 5 мм2. Из этих шести четыре типоразмера имеют винтовые контактные зажимы (рис. 43, а, б, в), и два — безвинтовые пружинные зажимы. Пять типоразмеров наборов зажимов рассчитаны на напряжение сети 380 В и позволяют подсоединять провода с алюминиевыми и медными жилами сечением 0, 5... 4, 0 мм2 с помощью только винтовых зажимов. На напряжение 220 В зажимы изготовляются с одним, двумя и тремя гнездами.

Зажимы с одним гнездом не имеют отверстий для крепления к панели светильника. Остальные могут иметь крепежные отверстия. На рис. 43, а показан набор зажимов с тремя гнездами и двумя отверстиями для закрепления в светильнике. Корпус 1 зажимов изготовлен из пластмассы или жаростойких пресс-материалов.

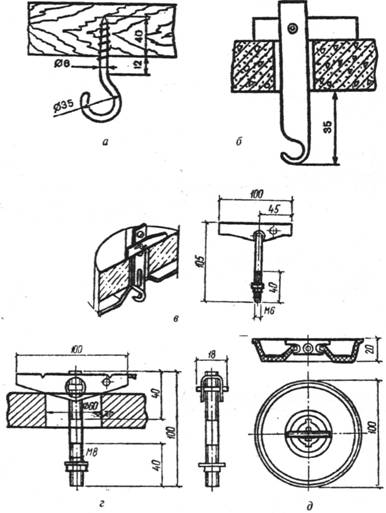

Рис 42. Крюки и шпильки для подвески светильников (люстр): а — крюк, ввинченный в деревянное перекрытие; б — крюк в бетонной плите перекрытия; в, г — шпильки У626УХЛ4 и ШБПУХЛЗ; д — потолочная розетка РПУХЛЗ (все размеры в мм)

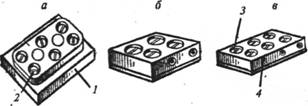

Рис. 43. Зажимы для подключения светильников: о — с винтовыми контактными зажимами, тремя гнездами и двумя отверстиями для крепления; б — с безвинтовыми пружинными контактными зажимами и двумя гнездами; в — с безвинтовыми пружинными контактными зажимами и тремя гнездами

Контактный винт 2 имеет гайку, обеспечивающую необходимую фиксацию жилы провода. Конец жилы зачищается, вставляется в винтовой контактный зажим при вывернутом контактном винте 2, который затем завинчивается. На рис. 43, 6, в приведены наборы зажимов с двумя и тремя контактными гнездами. На боковых стенках корпуса имеются отверстия 4 для ввода жил проводов, которые надежно зажимаются плоскими пружинами. Эксцентриковое устройство 3 предназначено для освобождения провода из контактного зажима; оно также изготовляется из поликарбоната, чем обеспечивается повышенная электробезопасность набора зажимов при эксплуатации.
